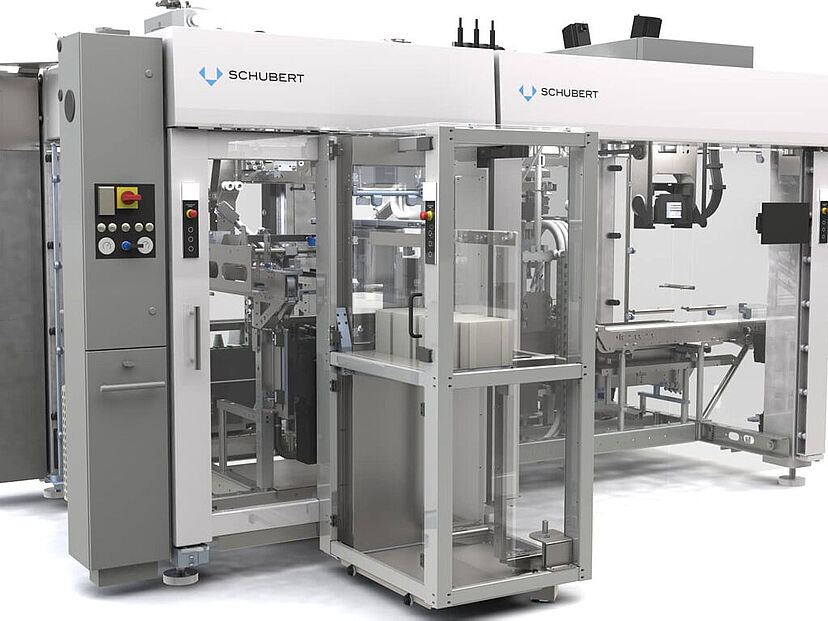

Der neue Kartonierer verfügt über ein Vertikalmagazin mit zwei Zuschnittstapeln und ein gewichtsoptimiertes Verschliesswerkzeug. Ebenfalls mit dabei: Optimierte Verschliesswerkzeuge und ein frischer Look. Das um 50 Prozent leichtere Verschliesswerkzeug bietet ein Höchstmass an Ergonomie. Die Maschine kann 60 Minuten lang ununterbrochen beleimen, aufrichten und verschliessen.
Der Verpackungsmaschinenhersteller Schubert demonstriert, wie das modulare Maschinenkonzept gemäss der Werbung Effizienz und Langlebigkeit vereint.
Das Geheimnis der Anlage liegt im Detail: Statt mit einem Palettenmagazin und der Zuschnitt-Lösung „Comfort Feeder“ hat Schubert den Kartonierer mit einem Vertikalmagazin ausgestattet. „Produktions- und Verpackungsbedarfe sind selten in Stein gemeisselt“, berichtet Julia Junker, Marketing Manager bei Schubert. „Entsprechend wandlungsfähig müssen Verpackungsanlagen sein, die Hersteller aus der Lebensmittel- und weiteren Branchen nutzen. Mit Schubert gelingen Umstellungen dank modularem Aufbau mühelos.“
So lässt sich ein Aufrichtegestell mit Palettenmagazin und Comfort Feeder einfach gegen ein Gestell mit Vertikalmagazin austauschen. Der Kartonierer selbst bleibt bestehen; lediglich die betreffende Magazineinheit wechseln erfahrene Monteure aus. Beim einbahnig arbeitenden A3-Aufrichteroboter werden Stapel von Einzelzuschnitten vertikal ins Magazin gelegt. Je nach Zuschnittgrösse finden zwei hintereinanderliegende Stapel mit einer maximalen Höhe von 1200 mm Platz. Die Anzahl an Zuschnitten variiert mit deren Kartonstärke und Masse: Je dünner und kleiner diese ausfallen, umso mehr passen ins Magazin.
Der Kartonierer kann 60 Minuten lang ununterbrochen Zuschnitte ziehen, beleimen, aufrichten und verschliessen. Dafür sorgt auch der bewährte A3-Aufrichter. Das Aggregat gehört zum Vertikalmagazin dazu und eignet sich zum schnellen einbahnigen Aufrichten von Schachteln zu 60 Takten pro Minute. Benötigt das Magazin Nachschub, können Anwender Zuschnitte in nur wenigen Minuten nachfüllen. Ein nach oben und unten verfahrbarer Magazintisch erleichtert diesen Schritt, da sich das Magazin so in einer ergonomischen Arbeitshöhe neu bestücken lässt.
Das nach „clean design“-Prinzipien entworfene Verschliesswerkzeug führt den pragmatischen Ansatz konsequent fort: Schubert hat die Anzahl an Teilen deutlich reduziert, sodass die Einheit rund 50 Prozent weniger wiegt – ein wesentlicher Vorteil bei häufigen Formatumstellungen. Bei der Neuentwicklung fällt nicht allein die Ergonomie ins Gewicht: Auch die Steifigkeit und Formstabilität hat Schubert optimiert und leistet damit der Verfügbarkeit der Komponente Vorschub. „Maschinen laufen oft im Dauerbetrieb und müssen robust bleiben. Diesem Anspruch werden wir mit dem optimierten Verschliesser ebenfalls gerecht.“ Wie das Vertikalmagazin überzeugt das Werkzeug mit einer einfachen Handhabung und lässt sich bei Bedarf unkompliziert reinigen.
Weitere Infomationen unter www.schubert.group
